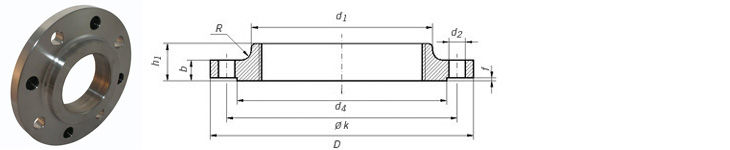

DIN 2566 PN16 THREADED FLANGE SPECIFICATION
Rated Diameter
Flange
Neck
Raised face
Drilling
Weight (7,85 Kg/dm3)
d1
Thread
D
b
k
h1
d3
d4
f
Holes
Bolt Diameter
d2
Kg
15
21,3
R 1/2
95
14
65
20
35
45
2
4
M 12
14
0,613
20
26,9
R 3/4
105
16
75
24
45
58
2
4
M 12
14
0,91
25
33,7
R 1
115
16
85
24
52
68
2
4
M 12
14
1,1
32
42,4
R 1 1/4
140
16
100
26
60
78
2
4
M 16
18
1,6
40
48,3
R 1 1/2
150
16
110
26
70
88
3
4
M 16
18
1,78
50
60,3
R 2
165
18
125
28
85
102
3
4
M 16
18
2,43
65
76,1
R 2 1/2
185
18
145
32
105
122
3
4
M 16
18
3,18
80
88,9
R 3
200
20
160
34
118
138
3
8
M 16
18
4,12
100
114,3
R 4
220
20
180
38
140
158
3
8
M 16
18
4,47
125
139,7
R 5
250
22
210
40
168
188
3
8
M 16
18
6,13
150
165,1
R 6
285
22
240
44
195
212
3
8
M 20
22
7,92
